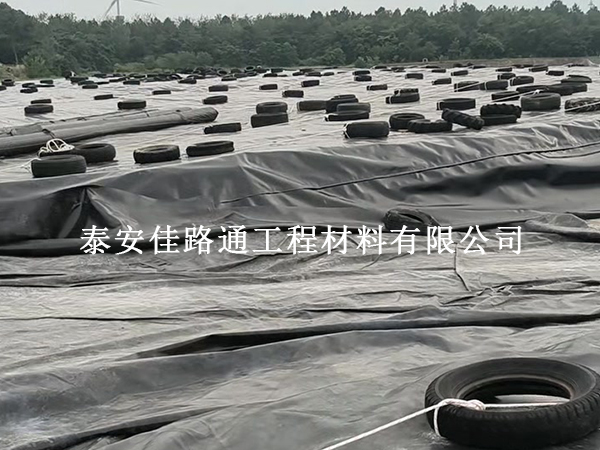

垃圾填埋场的防渗系统能不能扛住几十年，核心就看那层HDPE防渗膜。但同样的膜，有的工地用了五十年还稳，有的不到十年就出问题。GRI国际土工材料研究所和国内多项工程实践已经给出了答案：防渗膜的寿命不是一个固定值，而是由一系列因素共同决定的。
紫外线照射是头号杀手
HDPE防渗膜的主要成分是高密度聚乙烯，长期暴露在阳光下，紫外线会打断分子链，导致材料逐渐变脆、开裂。即便添加了抗紫外线剂和炭黑（通常占总量约3%），也只能延缓而非阻止这一过程。露天未加保护的膜材，寿命可能缩短至10至15年；而埋于地下或有覆盖层遮蔽的膜材，使用寿命可达50年以上。
结论：能不露天就别露天，封场时至少覆盖50公分土层。
温度波动直接影响膜材性能
高温环境下，HDPE膜会软化、拉伸性能增强，铺设时若张力过大，冷却后收缩就会起皱甚至开裂。低温环境下，膜材韧性下降、脆性上升，裁剪和弯折时极易产生微裂纹，焊接也需要更高温度才能保证质量。施工时选择早晚低温时段作业、严控铺设张力，是延长寿命的基本操作。
渗滤液的化学侵蚀不可忽视
填埋场中垃圾分解产生的渗滤液成分复杂，含有酸碱、有机物、重金属离子等。这些物质会与膜材发生缓慢的化学作用，加速氧化降解。清水条件下HDPE膜可工作40至50年，污水条件下则缩短至30至40年。渗滤液浓度越高、接触时间越长，膜材性能衰退越快。
施工质量决定寿命下限
据行业调研，部分填埋场因选用劣质再生膜、铺设不规范，HDPE膜平均漏洞密度高达28个/万平方米。接缝焊接是最关键的环节——双轨热熔焊接形成的气密腔是后期检测的依据，单轨焊接气密性远不如双轨。焊接前基面必须干燥无尘，焊缝两侧要擦净，温度和行进速度必须匹配，否则虚焊、漏焊在所难免。
地基沉降与应力集中是隐形威胁
垃圾堆体持续填埋会产生不均匀沉降，导致膜材局部受力过大、过度拉伸，最终撕裂。已填埋区域压实度不足时，沉降更为显著。设计时必须预留足够的伸缩量（一般取单卷长度的4%左右），并确保基底平整、无尖锐杂物，避免应力集中。
原材料等级是寿命的天花板
优质原生树脂生产的HDPE膜，配合约2%炭黑和适量抗氧化剂，理论使用年限可达50至70年，GRI研究甚至指出优质土工膜预期寿命可达200年。但炭黑和添加剂比例过高会降低聚乙烯本身的稳定性，材料选择必须在配方比例上取得平衡。同等条件下，膜材越厚，寿命越长。
写在最后：防渗膜的寿命从来不是买回来就定了的事。材料选对只是起点，施工规范、环境适配、封场保护、长期监测，每一环都在给寿命加分或减分。把这些因素控制住，填埋场的防渗屏障才能真正守住底线。
鱼虾养殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋场光面土工膜
