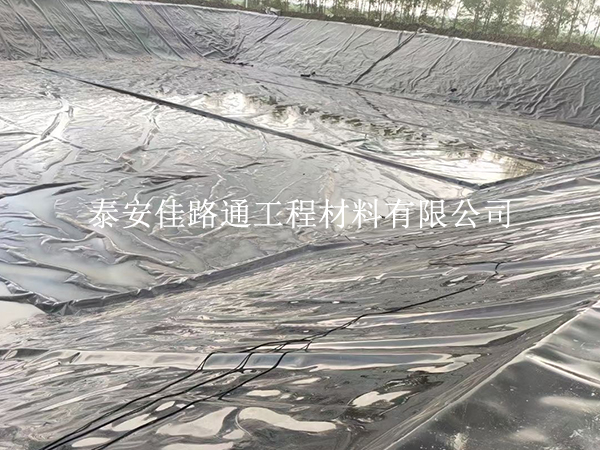

沼气池防渗膜施工中，接缝、穿管、拐角等节点是渗漏的高发区域。据工程实践统计，绝大多数防渗失效并非膜材本身问题，而是节点处理不到位所致。掌握以下技巧，可有效避免"前功尽弃"。
一、焊接接缝：双轨热熔是核心
沼气池防渗膜主流采用双轨热熔焊接法，即形成两道平行焊缝，中间留有空腔用于气密性检测。操作要点：
焊接前：必须清除焊缝搭接区域（约10厘米宽）的灰尘、水分、油污，基底含水率应控制在15%以下。
焊接时：温度建议在5至40摄氏度之间作业，风力较小、天气干燥为宜。焊缝应连续均匀，不允许出现虚焊、漏焊。
检测时：每段焊缝完成后立即进行气压检测——将空腔两端封堵，充气至规定压力，观察压力是否下降。也可使用电火花检测仪辅助排查。发现漏点必须立即修补并复检。
二、管道穿膜：密封是生死线
沼气输送管道穿越防渗膜的位置，属于应力集中区域，处理不当极易撕裂。具体做法：
预留穿管孔洞，膜材绕管裁切后采用热风挤压焊接收口，确保膜材与管道之间无缝隙。
管道根部加设加强型防渗配件，形成多重密封。
穿管处同样需纳入气密性检测范围，不可遗漏。
三、拐角与坡度变化处：手工焊枪精细作业
双轨焊接机无法到达的拐角、坡度变化等部位，须使用手工热风焊枪逐点焊接。操作时注意：
膜材不可紧绷，应预留适当余量，避免因热胀冷缩导致焊缝开裂。
焊接顺序由低处向高处、由中心向四周推进。
四、锚固沟设置：物理固定不可省
膜材在池顶边缘需开挖锚固沟，将膜端埋入沟内后用原土或混凝土回填压实。这是防止膜材滑脱的关键措施，尤其在地下水位较高或土质松软区域必须设置。
五、保护层铺设：最后一道防线
防渗膜验收合格后，应及时覆盖无纺土工布或细沙土层作为保护层，厚度依设计要求确定。铺设时严禁重型设备直接在膜上行走，避免紫外线长期直射加速老化。
特别提醒
沼气池属有限空间，施工前必须彻底排空有害气体并持续通风，严禁烟火。施工人员须佩戴绝缘防护装备，池外设专人监护。每一道焊缝都是一道质量关卡，切忌为赶工期而省略清洁、试焊、检测环节。
做好节点处理，防渗膜才能真正发挥耐腐蚀、长寿命的性能优势，为沼气池安全运行提供可靠保障。
鱼虾养殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋场光面土工膜
