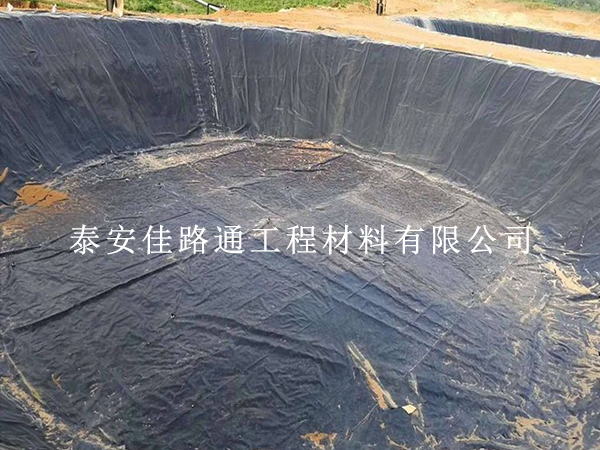

焊接前的关键准备
1. 材料检查：仔细查看沼气池防渗膜的外观，不能有划伤、孔洞、变形等问题。同时，严格核对其规格参数，像厚度、宽度等，一定要符合工程设计要求。例如沼气池常用的底膜厚度多为 1.0mm ，盖膜为 1.5mm，必须保证实际材料与设计一致。还要检查材料的生产日期和保质期，过期材料的性能可能下降，影响焊接和防渗效果。
2. 焊接设备调试：根据防渗膜的材质和厚度，精准调节焊接设备的温度、速度和压力等参数。如焊接 HDPE 防渗膜时，通常温度控制在 250℃ - 350℃ ，速度在 0.5 - 1.5m/min ，压力保持在 0.2 - 0.4MPa ，但具体数值需依据实际情况微调。在正式焊接前，先进行试焊，观察焊缝的成型效果，像焊缝的宽度、平整度、有无虚焊等，及时调整设备参数。 定期对焊接设备进行维护和保养，清理设备内部的杂物和灰尘，检查易损件，如加热棒、滚轮等，有问题及时更换，确保设备正常运行。
3. 场地清理：全面清除沼气池周边场地的杂物、尖锐物品，防止其在焊接过程中损伤防渗膜。对场地进行平整压实，避免因地面不平整导致防渗膜受力不均，影响焊接质量。如果是在室外施工，提前关注天气预报，避开大风、暴雨、低温等恶劣天气。若无法避免，需采取有效的防护措施，如搭建防风棚、遮盖雨布等。
4. 人员技能要求：焊接操作人员必须经过专业培训，熟悉焊接设备的操作方法和工艺流程，掌握常见问题的处理技巧。在上岗前，操作人员要通过技能考核，取得相应的资格证书，只有考核合格者才能进行焊接作业。 施工过程中，操作人员要严格遵守操作规程，保持高度的责任心，确保焊接质量。
焊接方法大揭秘
双轨热熔焊
双轨热熔焊的原理是利用双轨热熔焊机，在沼气池防渗膜的接缝位置施加精准温度，让 HDPE 膜等防渗膜本体熔化 ，并在特定压力作用下紧密结合。操作时，先仔细清理防渗膜搭接区域，确保无杂质。将双轨热熔焊机的加热板平稳置于搭接部分，依据膜材材质和厚度，科学设定温度、压力与焊接速度等参数。比如焊接 1.5mm 厚的 HDPE 防渗膜，温度可设为 300℃ ，焊接速度 1m/min ，压力 0.3MPa 。当膜材表面充分熔化，迅速移开加热板，通过焊机滚轮均匀施压，冷却后就形成牢固焊缝。它适用于大面积沼气池防渗膜的焊接，能高效完成焊接工作。在大型养殖场的沼气池建设中，大面积的防渗膜铺设就常用双轨热熔焊，能快速且高质量地完成焊接，形成的焊缝厚度更大、力学性能更佳，与母材性能几乎一致，防渗效果极为可靠。而且，双轨热熔焊形成的双焊缝中间有空腔，可用于气压检测，方便及时发现焊缝缺陷。
热熔挤压焊
热熔挤压焊是采用与防渗膜相同材质的焊条，借助单轨挤压焊机将 HDPE 焊条熔融挤出 ，在外界压力下，把焊条熔料均匀挤压在已除去表面氧化物的焊缝上。在沼气池的拐角处、边缘部位等特殊位置，或者当双轨热熔焊因场地狭窄等原因无法操作时，热熔挤压焊就能发挥重要作用。操作时，先把接缝处的防渗膜表面清理干净，并打磨粗糙。调整好挤压焊机的温度和压力，一般温度控制在 280℃ - 320℃ 。将焊条放入焊机，启动设备，让焊条在高温下熔化，随着焊机移动，把熔料均匀挤压在焊缝上。要确保焊缝饱满，没有漏焊、虚焊 ，使土工膜在焊接处完全熔为一体。
精准焊接技巧全解析
温度与速度的完美平衡
焊接温度和速度对沼气池防渗膜的焊接质量起着决定性作用。一般来说，对于 1.0mm 厚的防渗膜 ，焊接温度可控制在 280℃ - 320℃ ，焊接速度约为 0.8 - 1.2m/min ；1.5mm 厚的防渗膜 ，温度宜在 300℃ - 350℃ ，速度在 1.0 - 1.5m/min 。不过，环境温度变化时，参数也得相应调整。在寒冷天气，适当提高焊接温度、降低焊接速度，让防渗膜有足够时间受热融合；炎热天气下，可适当降低温度、加快速度，防止膜材过热变形。像在北方冬季施工，温度可能降至零下，此时焊接 1.5mm 厚的防渗膜，温度或许要提升到 330℃ - 350℃ ，速度放慢至 0.8 - 1.0m/min ，才能保证焊接质量。
搭接宽度的严格把控
搭接宽度是确保焊接牢固和防渗效果的关键因素。标准的沼气池防渗膜搭接宽度通常为 100 - 150mm 。搭接过窄，焊缝强度不足，容易出现渗漏；搭接过宽，则会造成材料浪费，增加成本。施工时，可用专门的标记工具在防渗膜上准确标记搭接位置，使用夹具或固定装置，在焊接过程中保持搭接宽度稳定，避免因膜材移动导致搭接宽度变化。
焊缝的细致处理
焊接起始位置，先让焊接设备预热一段时间，待温度稳定后再开始焊接，起始段要缓慢移动设备，确保焊缝起始处焊接牢固，避免出现虚焊。结束焊接时，也应缓慢降低焊接速度，让焊缝末端充分冷却，防止出现裂缝。若焊接过程中因设备故障、材料问题等原因中断，重新焊接前，要仔细清理中断处的残留焊料和杂质，对已焊接部分的边缘进行打磨处理，使其露出新鲜的膜材表面，重新焊接时，在中断处前方 10 - 20mm 处起焊 ，确保接续处的焊缝质量。
焊接质量检测要点
非破坏性检测
1. 充气法：双焊缝防渗膜焊接后，中间会形成封闭气腔。利用充气法检测时，把压力检测设备和双焊缝的气腔相连，往气腔内充入 0.15 - 0.2MPa 的压缩空气 ，然后保压 5 分钟。要是压力下降不超过规定值，像 5% 以内，就表明焊缝气密性良好，焊接质量合格；要是压力明显下降，就说明焊缝存在漏气点，需要及时返工处理。比如在某农村沼气池项目中，对焊接好的防渗膜进行充气检测，发现一处焊缝在保压过程中压力迅速下降，检查后发现是焊接时温度不够，导致部分区域未完全融合，经过重新焊接和检测，压力保持稳定，焊缝合格。
2. 电火花法：针对挤压焊接的单焊缝，常采用电火花法检测。先在焊缝中预埋细铜丝，让检测仪器沿着焊缝移动，给焊缝施加高压电。如果焊缝没有缺陷，不会产生电火花；要是焊缝存在孔洞、缝隙等缺陷，高压电就会击穿空气，产生电火花，从而精准定位缺陷位置。在城市周边的沼气池建设中，就借助电火花法准确找出了几处单焊缝的细微缺陷，及时修复，保证了沼气池的防渗性能。
破坏性检测
破坏性检测主要是抽样进行剪切强度和剥离强度检测。从焊接好的防渗膜焊缝处抽取样品，一般每 1000 米焊缝取 5 组样品 。按照 GB/T 1040 拉伸试验方法 ，在专业的拉力试验机上进行测试。剪切强度检测，模拟焊缝受到剪切力时的情况，看焊缝抵抗剪切破坏的能力；剥离强度检测，测试把焊缝从母材上剥离所需的力。合格标准通常是剪切强度和剥离强度要达到或超过防渗膜母材相应强度的 80% ，这样才能确保焊缝在实际使用中，承受各种外力时不被撕裂，保证沼气池防渗膜的整体性能。
常见问题与应对策略
虚焊、脱焊问题
虚焊、脱焊多是焊接温度不够，导致膜材未充分熔化，无法有效融合；焊接速度过快，膜材受热时间短，不能完全焊接；还有可能是焊接设备压力不足，使膜材之间结合不紧密。针对这些问题，要重新校准焊接设备的温度、速度和压力参数，确保参数准确无误；焊接前，再次检查膜材表面是否有灰尘、油污等杂质，若有，及时清理干净；对于已经出现虚焊、脱焊的部位，用刀具小心切除缺陷焊缝，重新焊接，并加强质量检测。
焊缝不平整
焊缝不平整通常是因为焊接设备的滚轮不平整、有磨损，导致施压不均匀；焊接过程中，膜材移动不稳定，造成焊缝起伏。为解决这个问题，定期检查和维护焊接设备的滚轮，有磨损及时更换；使用定位夹具和导向装置，保证膜材在焊接时稳定，不随意移动；要是焊缝不平整已经出现，用打磨工具小心打磨凸起部分，使焊缝表面平整，打磨后，再进行质量检测，确保焊缝质量达标。
鱼虾养殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋场光面土工膜
