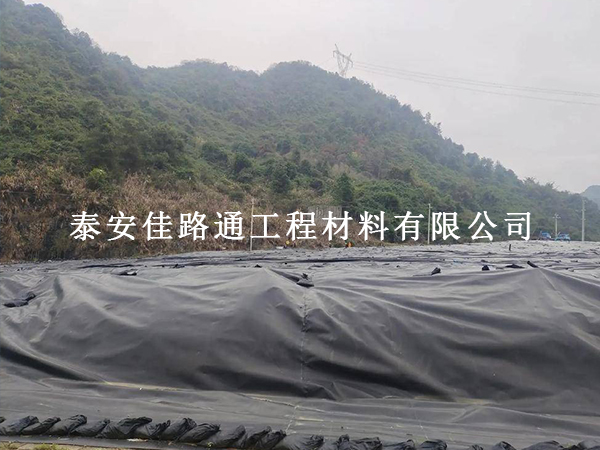

沼气池土工膜的接缝处理，是防渗和气密性的关键。沼气池既要防渗，又要防气体泄漏，所以接缝不仅要焊得牢，还要焊得密。大面积焊缝、拐角焊缝、管道穿膜、锚固边和修补位置，处理方法各有侧重。施工时不能只追求速度，必须把每一步做扎实。
大面积接缝优先双轨热熔焊
沼气池土工膜大面积拼接宜采用双轨热熔焊。焊接前需清理搭接面，确保无灰尘、泥沙、油污、水分和结露。正式焊接前应先试焊，确认焊缝剪切和剥离效果合格后，再锁定焊机参数进行连续焊接。
双轨焊会形成两条平行焊缝，中间留有检测空腔，便于后续气压检测。焊接时焊机行走应平稳，焊缝应连续、平顺，无断焊、虚焊、烧焦或夹渣。
拐角、管口和修补位用挤压焊
边坡拐角、池脚、管道穿膜、T型接头、局部修补等位置，双轨焊机难以作业，应采用挤压焊处理。挤压焊前需对搭接面进行打毛、清洁，并使用与原膜同材质的HDPE焊条，保证焊缝与母材熔合一致。
管道穿膜处应重点密封，焊条应连续包裹管口与膜面，避免留缝。拐角位置裁剪要平顺，避免膜面悬空或受力集中。
搭接宽度和错缝要符合规范
膜与膜之间的搭接宽度一般不小于10cm，具体以设计要求为准。相邻横向接缝应错开布置，避免形成十字交叉。纵横焊缝交点宜做成T型接头，必要时用同材质补丁加强。
铺设时应预留合理伸缩余量，避免膜体拉得过紧或褶皱过多。当天铺设的膜片宜当天完成焊接，减少雨水、灰尘进入膜下。
焊接前必须试焊
气温、风速、膜材批次变化时，焊机参数都可能需要调整。每日开工前或环境条件变化后，都应进行试焊，并对试焊样件进行剪切和剥离检查。试焊合格后方可进入正式焊接。
试焊不能省略。参数不合适时，焊缝表面可能看不出明显问题，但强度不足，后期容易出现渗漏或开裂。
焊缝检测不能少
双轨焊缝宜采用气压检测，检查焊缝空腔是否密封完整。挤压焊缝、T型接头、拐角、修补位等无法做气压检测的部位，宜采用真空检测或电火花检测。
检测发现漏点应标记、补焊并复检，不能带隐患进入保护层施工或回填工序。关键部位修补应留存记录，便于后期巡检。
焊接环境要受控
焊接宜在干燥、无雨、风力较小的条件下进行。膜面潮湿、结露、积水或有泥沙时，不宜直接焊接。高温暴晒或低温大风天气，应适当调整焊接参数或暂停施工，避免焊缝质量波动。
沼气池土工膜接缝处理，核心是选对焊接方法、控制搭接质量、加强节点处理、严格检测验收。大面积用双轨焊，复杂部位用挤压焊，焊前试焊，焊后检测，发现问题及时修补复检。这样处理，防渗层和气密性才更有保障。
鱼虾养殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋场光面土工膜
