垃圾填埋场的防渗效果直接关系到土壤和地下水安全，一旦铺设出现纰漏，可能造成不可逆的污染。想要让防渗膜真正成为 “环保屏障”，这 7 个铺设方案技巧必须严格执行，每个细节都关乎工程成败！
一、前期勘察：精准数据奠定铺设基础
场地详查：施工前用地质雷达扫描填埋场底部及边坡，明确是否存在暗沟、溶洞等隐患，对深度超过 50cm 的空洞需用级配砂石回填压实，压实度≥93%。
坡度测量：边坡坡度需控制在 1:2.5-1:3 之间，用坡度仪逐段检测，局部陡坡需修整至设计坡度，避免膜材因坡度超标导致受力不均。
承载力测试：采用平板载荷试验，确保地基承载力≥150kPa，软土地基需铺设 30cm 厚碎石垫层增强稳定性，防止后期沉降拉裂膜材。
二、材料选型：匹配填埋场特殊需求
优先选复合防渗膜：推荐使用 “HDPE 膜 + 土工布” 复合结构，膜材厚度≥1.5mm（比普通工程厚 50%），拉伸强度≥27MPa，渗透系数≤1.0×10⁻¹⁴cm/s，能耐受垃圾渗滤液的长期腐蚀。
接缝材料适配：焊接用焊条需与膜材同材质，挤压焊接时选用直径 3-5mm 的圆形焊条，确保与膜材熔合紧密；热风焊接需使用专用热熔胶，避免化学兼容性问题。

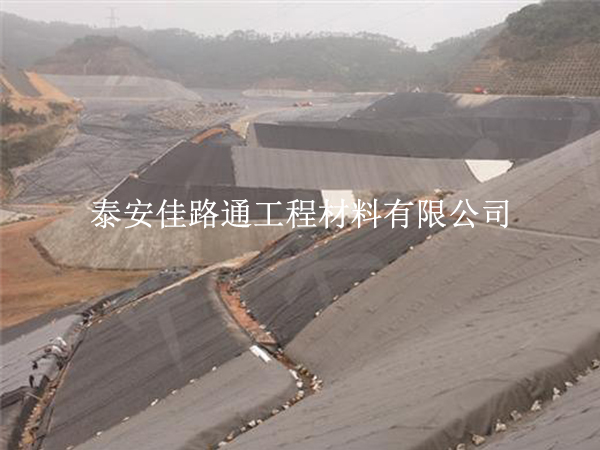

三、铺设流程：“分层递进 + 严循顺序”
底层防渗层铺设：从填埋场底部中心向两侧推进，膜材幅宽优先选 6-8m 以减少接缝，相邻膜材搭接宽度 10-15cm，铺设时用沙袋临时固定（每 5m 设 1 个，重量≥5kg），防止风吹移位。
边坡铺设 “由下而上”：边坡膜材从坡底向坡顶铺设，每上升 2m 设置一道临时锚固绳（采用 Φ8mm 钢丝绳），膜材与坡面贴合度误差≤5cm，避免褶皱堆积。
顶层防渗层强化：在底层膜材上铺设土工复合排水网（导水率≥3×10⁻³m/s），再覆盖第二层防渗膜，两层膜材接缝需错开≥50cm，形成 “双保险”。
四、焊接工艺：针对不同部位精准调参
平面焊接：采用双轨热熔焊接机，温度控制在 300-350℃，行走速度 1-1.5m/min，焊缝形成两条平行熔合线，中间留 5mm 宽气道用于检测。
边坡与拐角焊接：拐角处曲率半径≤50cm 时，改用挤压焊接机，焊条挤出速度与行走速度匹配（约 0.8m/min），焊缝宽度≥10cm，确保边角无虚焊。
焊接环境控制：风力≥5 级时需搭建防风棚，湿度＞85% 或雨天停止焊接，膜面有露水时需用热风枪吹干再施工，避免水汽影响熔合质量。
五、特殊部位处理：杜绝 “渗漏风险点”
渗滤液收集管周边：管道与膜材接触部位裁剪成 “喇叭口” 状，先用橡胶密封圈密封，再围绕管道做 3 圈环形焊接，焊缝宽度从内到外依次为 10cm、15cm、20cm，形成梯度防渗。
填埋场边界锚固：锚固沟深度≥80cm、宽≥60cm，膜材翻入沟内长度≥50cm，采用 “U 型钉 + 混凝土压顶” 双重固定，U 型钉间距≤30cm，混凝土强度等级≥C25。
新旧膜材衔接：扩建区域与原有防渗层衔接时，需将旧膜材边缘切除 50cm，新膜材与之搭接 20cm，先做 10cm 宽试验焊，合格后再全长焊接，接缝处覆盖 30cm 宽补强膜。
六、质量检测：“三级验收” 不留隐患
焊缝外观检测：逐段检查焊缝是否平整、无焦糊，两侧熔浆挤出均匀（宽度 2-3mm），发现气泡、断焊立即标记补焊。
气压检测：对双轨焊缝的气道充气至 0.2MPa，保压 30 秒压力下降≤5% 为合格，不合格处用挤压焊修补后重新检测。
破坏性抽检：每 10000㎡随机抽取 3 处焊缝做剥离试验，拉力≥2.5kN/m 时焊缝不分离，若断裂发生在母材而非焊缝处，判定为合格。
七、后期保护：延长防渗系统寿命
即时覆盖：焊接验收合格后 24 小时内铺设 30cm 厚压实黏土保护层，再覆盖 50cm 厚卵石层（粒径 2-5cm），防止垃圾装卸时戳破膜材。
定期监测：在防渗层下埋设渗漏检测传感器，每周监测一次，发现异常立即定位漏点；每月人工巡查边坡膜材是否有鼓包、撕裂，及时处理微小破损。
垃圾填埋场防渗膜铺设是系统性工程，从材料选型到后期保护，每个环节都需精准把控。严格遵循以上 7 个技巧，能最大限度降低渗漏风险，真正实现 “零污染” 目标。如果在施工中遇到复杂场景，欢迎在评论区留言探讨解决方案！
鱼虾养殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋场光面土工膜
